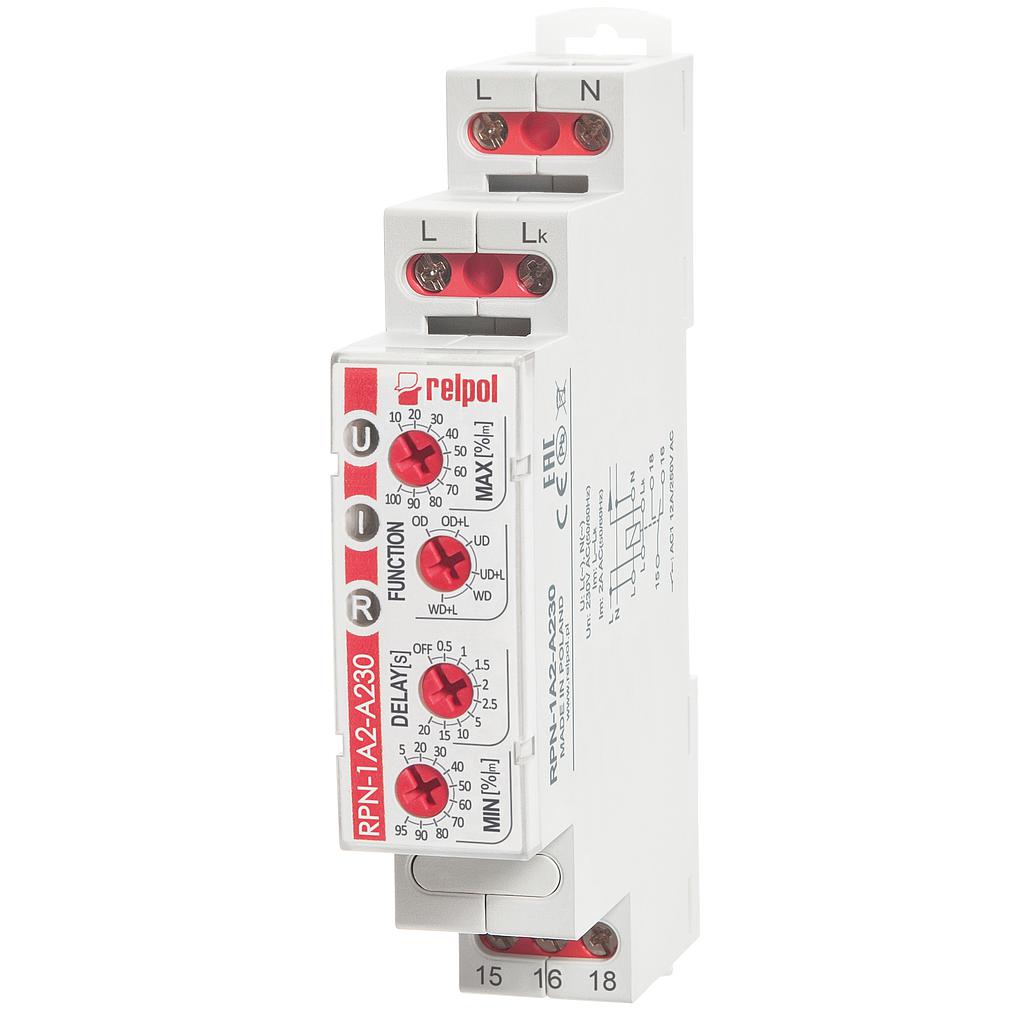

- Следи големината на тока в еднофазни вериги AC,  от 0,8А до 16А.
- Следене на повишен ток, понижен ток или работа в прозорец, между две стойности.
- Не е подходящ за работа с токов трансформатор. За работа с токов трансформатор използвайте токово реле PRI-51 0.5-5A.
- Предлагат се 6 модификации освен на 5A: 0.025-0.5A; 0.05-1A; 0.1-2A; 0.25-5A; 0.4-8A; 0.8-16A.
- Захранване 230VAC.
- Време на нечувствителност - настройваемо, до 20 сек.
- 1 C/O контакт, 12А/AC1,  Ширина на корпуса 22,5 mm

Функции:
1. Следене на максимален ток OD (OVER D)
2. Следене на максимален ток с памет и принудителен ресет OD+L (OVER D+ LATCH)
3. Следене минимален ток UD (UNDER D
4. Следене минимален ток с памет и принудителен ресет UD+L (UNDER D + LATCH)
5. Работа в прозорец WD (WIN D)
6. Работа в прозорец с памет и принудителен ресет WD+L (WIN D+LATCH).


Генерално правило: настройката трябва винаги да е Imax>Imin за коректна работа на релето.

Принцип на действие: когато тока е в настроения работен диапазон, релето си е включило контакта. Когато настъпи събитие, тока се повиши над или намали под някаква стойност, релето си изключва контакта, отпада.



Примерна настройка за работа по максимален ток:

За настройка да следи повишен ток, примерно над 5А и да изключва, когато го настройваме на функция за следене на максималнен ток: OD (OVER D), настройва се Imax на 100% (5А), настройва се времезадръжката t, нечувствителността на примерно 10 сек и има още една настройка за Imin, която трябва да е винаги по-малка от Imax, примерно на 90% (4,5А) и релето ще работи по следния начин: когато мереният ток е  0,5А, 1А, 2А, 3А, 4А, 4,9А релето ще е включило контакта си. Когато тока превиши 5А за повече от 10 сек, релето ще си изключи контакта и ще чака да падне тока под Imin (90%, 4,5A в примера) за да си включи пак контакта и да сигнализира, че всичко е наред.



Примерна настройка за работа по минимален ток:

Ако искаме да се следи за понижен ток под примерно 1А: настройваме на функция за следене на минималнен ток UD (UNDER D), настройваме Imin на 20% (1А), настройваме времезадръжката t=10sec, настройваме Imax примерно на 50% (2,5А). Така, релето ще е сработило при всякакъв ток над 1 А, но ако тока намалее под 1А за повече от 10сек, релето ще изключи. Ще се задейства, когато тока се върне над Imax, което в случая е 50% (2,5А).



Функция прозорец WD (WIN D) е когато следения ток е в дадени горна и долна граница, примерно искаме тока да е между 2А и 4А, тогава релето е включено. Когато излезе над или под, релето се изключва и чака да влезе тока пак в границите си и отново да се включи.

Всички тези 3 функции имат и допълнение, от което се образуват нови три функции с памет OD+L (OVER D+ LATCH), UD+L(UNDER D + LATCH) и WD+L(WIN D+LATCH).Когато настъпи събитие, релето не може да се върне обратно автоматично и да се включи, освен ако не се прекъсне захранването за момент, трябва да се ресетира за мин. 200ms. Това не позволява на автоматиката да тръгне сама след настъпило събитие а чака намеса.

Внимание: важна особеност е, че Imax винаги трябва да е настроено над Imin, за да работи коректно релето: Imax>Imin. Примерно Imax= 90%, Imin да е под 90%, примерно 85%, 50%, 10%.
